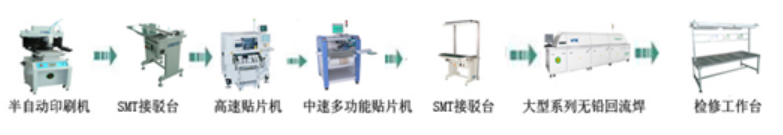

半自动印刷机

★ 使用伺服系统方便准确定位。

★ 采用日本THK导轨和台湾STK变频马达来驱动刮刀座，确保印刷精度。

★ 印刷刮刀可向上旋转45度固定，便于印刷网板及刮刀的清洗及更换。

★ 刮刀座可前后调节，以选择合适的印刷位置。

★ 组合式印刷台板具有固定沟槽及PIN，安装调节方便，适用于单，双面板的印刷。

★ 校版方式采用钢网移动，并结合印刷（PCB）的X、Y、Z。校正微调方便快捷。

★ 采用台达系列PLC及人机界面控制，简单、方便更适于人机对话。台达变频器控制印刷速度。

★ 可设定单向及双向，多种印刷方式。

★ 具有自动计数功能，方便生产产量的统计。

★ 刮刀角度可调，钢刮刀，橡胶刮刀均适合。

★ 人机界面具有屏保功能，保护人机界面使用寿命。

★ 采用独特的程式设计，印刷刮刀座调节方便。

★ 印刷机速度人机界面显示，可任意数字化调节控制。

SMT接驳台

配置：

1.台湾STK调速马达控制；

2.接驳台长1000mm；

3.绿色扁平皮带传输；

4.专用铝型材导轨；

5.前后工作台用专用铝型材护边；

6.齿轮、齿条调宽结构；

7.双进口光电开关；配备信号通信接口（带一个工位停顿检查功能。）

8.继电器控制；

9.表面处理：静电喷塑电脑灰色；

10.PCB宽度50-300mm；

11.左向右；

12.前导轨固定；

高速贴片机

适合于小型元件的高速贴装的贴片机。作为模块理念的单模块，可以根据生产能力组成灵活的生产线。

★13,200CPH：芯片(激光识别 / 实际生产工效)

★激光贴片头×1个（4吸嘴）

★0603（英制0201）芯片～20mm方形元件、或26.5×11mm

★0402（英制01005）芯片为出厂时选项

中速多功能贴片机

★ 高精密度，灵活性强

★ 智能式送料器ID系统 提供快速设置

★ 适合多品种小批量生产

★飞行视觉对中系统

★ 可选高精密度BGA及QFP IC的视觉对中系统

★ 内置精密摄像系统可自动学习PCB基准点

★ 可配滴胶水及锡浆分发系统

★ 线路板数据转移

★ 可选14盘式自动送料器

★ 中文视窗操作平台

★ BS390采用重型耐用的直线滚珠导轨系统，提供坚固和耐用的机械装置

SMT接驳台

配置：

1.台湾STK调速马达控制；

2.接驳台长1000mm；

3.绿色扁平皮带传输；

4.专用铝型材导轨；

5.前后工作台用专用铝型材护边；

6.齿轮、齿条调宽结构；

7.双进口光电开关；配备信号通信接口（带一个工位停顿检查功能。）

8.继电器控制；

9.表面处理：静电喷塑电脑灰色；

10.PCB宽度50-300mm；

11.左向右；

12.前导轨固定；

13.带日光灯、工艺指导书。

大型系列无铅回流焊

世界领先的微循环加热方式,可实现较大的风换量,拥有几高的热交换率,可降低温区设置温度,对受热元件起保护作用,特别使用于无铅焊接.

领先的微循环加热方式,垂直吹风垂直收风,可解决一般回流焊使用导轨焊接时的死角难题.

领先的微循环加热方式,,收风口离吹风口最近,可有效防止PCB板受热时的风流影响,达到最高的重复加热.

确保加热过程的超稳定性,并拥有全行业最小的△t偏差,尤其针对高难度焊接工艺.

来自国际技术的急冷却系统,采用放大式集中高效急冷,冷却速度可达3.5~6℃/秒,管理十分方便.

五丝杆导轨传输机构,确保导轨调宽精确及高使用寿命.

电脑控制自动润滑系统,可通过电脑设置加油时间及加油量,自动润滑传输链条.

集成控制窗口,电脑开关电动调宽、测调曲线、打印曲线及传输数据均可方便操作,设计人性化.

曲线测试及分析功能可分析最高温度、区间段时间、升温及降温速度,方便工艺调节.

拥有密码管理的操作系统,防止无关人员改动工艺参数,操作记录管理可追溯工艺参数的改动过程,方便改善管理.

循环放速连续可调,应对各类焊接工艺.

松香回收系统,松香定向流动至储存瓶中,更换清理十分方便.采用不锈钢管传送废气,终身免费维护.

拥有及高的热交换率,BGA底部与PCB板之间产生的温差△t极小,最符合无铅制程严格的要求,尤其针对高难度焊接要求的无铅产品.

Windows 视窗操作界面,双项控制系统、选配系统,提供了电脑控制与紧急手动控制两种方式,具有双重保障功能.

检修工作台：

01 拉身1. 拉通整体支架采用40*40铁方通

2. H架整体采用40*40铁方通

02 工 作 台 1.工作台尺寸为2440×1220，采用18mm 夹层板（高密度）2. 表面铺防静电胶皮，T型胶包边

03 照明 1. 灯架用整体支架40*40铁方通

2. 灯管：双边光管带灯罩

04 电路 1. 线槽采用1.2m冷板折弯成型，双边 2. 插座：三位稳不落插座

05 工艺卡架 采用专用铝型材，配A4硬胶套

06 控制系统 标准（独立空开）

07 表面处理 喷粉电脑色

以上为双边生产线，每个工位标准宽度800MM
