技术方案

多品种少批量简易式低投入人工贴片生产线方案

作者: 深圳市伟达科电子设备有限公司发表时间:2018/12/6 16:34:47浏览量:2656

手动印刷台 产品特点 1.组合式印刷台板具有固定沟槽及PIN,安装调节方便,适用于单双面板的印刷。
文本标签:




手动印刷台

产品特点

1.组合式印刷台板具有固定沟槽及PIN,安装调节方便,适用于单双面板的印刷。

2.校板方式采用钢网移动,并给合印刷(PCB)的XYZ。校正微调方便快捷。

3.可设定单向及双向,多种印刷方式。

4.刮刀角度可调,钢刮刀,橡胶刮刀均适合。

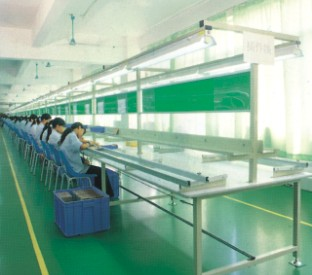

人工贴片生产线

人工贴片生产线主要是人工模拟的贴片嘴,通过人工贴片笔自身产生的空气压强差(反向真空),将贴片元器件从料带直接吸起,然后通过人工将元器件放置于相应的PADS位上,通过已调整的气压吸力,人工贴片笔吸着力小于锡浆(贴片胶)的粘着力,元器件自动放置在相应的PADS.

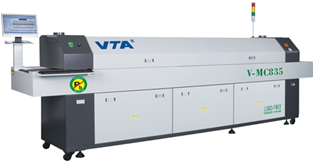

M系列经济型无铅热风回流焊

产品特点:

独特先进长寿的加热系统

加热系统采用高效节能的瑞典110伏镍烙发热管,辐射功率峰值波长4UM,配合曲面反射罩,热效率高,升温度速度快,特制强制热风循环结构系统,使PCB及元器件受热均匀,完全消除“阴影效应”。

采用瑞士CARLO(佳乐)大电流固态继电器无触点输出,安全、可靠,结合温控器特有的模糊控制功能,一直监视外界温度及热量值的变化,以最小脉冲控制发热器件,快速作出反应,保证温控精度±1℃,机内温度分布误差在±2℃以内,长度方向温度分布符合IPC标准。

温控采用进口具模糊控制及PID智能运算的精密控制器,通过PID智能运算,自动控制发热量,模糊控制功能增加超调与抑制功能并快速响应外部热量变化的功能,最快速度响应外部热量的变化并通过内部控制保证温度更加平衡。

发热管模块设计,方便维修拆装。

采用台湾三越高温高速马达,运风平稳,震动小,噪音小。

上炉体可整体开启,便于炉膛清洁。

具温度超差,,故障诊断,声光报警

功率充沛,升温迅速,从室温至恒温约15分钟。

专用SSR散热器,散热效率大幅度提高,有效地延长其使用寿命

采用耐高温保护系统,炉膛均采用特殊材料制作,适合于无铅焊接,焊接区配备松香助焊剂回收系统,保护环境。

可靠平稳的传输系统

传动系统采用台湾STK无级变速马达、电调带线速无级调速器,配合1150STK涡轮减速器,运行平稳,速度2001800mm/min 无级可调,并有准确的数字线速度指示。

采用独立滚轮结构及托平支撑,结合配套的不锈钢网带,运行平稳,速度精确可达±20mm/min

专用不锈钢乙字网带,耐用耐磨。长时间使用不轻易变型。








检修工作台:

01 拉  身1. 拉通整体支架采用40*40铁方通   2. H架整体采用40*40铁方通

02 工 作 台1.工作台尺寸为2440×1220,采用18mm 夹层板(高密度)2. 表面铺防静电胶皮,T型胶包边

03 照  明1. 灯架用整体支架40*40铁方通  2. 灯管:双边光管带灯罩

04 电  路1. 线槽采用1.2m冷板折弯成型,双边  2. 插座:三位稳不落插座

05 工艺卡架采用专用铝型材,配A4硬胶套

06 控制系统标准(独立空开)

07 表面处理喷粉电脑色

以上为双边生产线,每个工位标准宽度800MM
