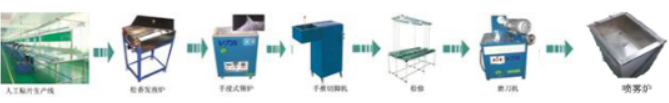

手工作业DIP长脚插件作业生产线

适合:起步阶段、投入低、加工产品简单、质量要求不高、产量低







人工贴片生产线



松香发泡炉

采用全不锈钢精制,进口高质量发泡管,发泡细粒均匀,使用寿命长,清洗容易,是理想的助焊设备。



手浸锡炉:

本产品采用内热式发热方式,充分发挥电热管作用。确保发热管能在无空气氧化中工作,加强发热管寿命。使用贵金属传感器,控温精度高,及时反应炉内温度,采用高精度温控设计及时间控制器。



手推切脚机

V系列PC切脚机是利用高速旋转的钨钢合金刀片,对电路板浸锡焊后的余脚进行切除加工的专用设备,它主要由特殊的单相电动机,钨钢合金刀片,转动系统,推送器及电控系统等部分组成,其特点是:操作简便,结构新颖,低噪音,送料简单快速,切脚平滑,调整方便,运行平稳。产品推出以来,深受用户欢迎。





双边检修补焊工作台



磨刀机

该机是切断机的辅助设备,采用电机驱动,角度自由调节,选用进口高质量研磨碗,可研磨各类圆形刀片、设计合理、操作方便。

H.接驳角度调节:请先将两条支撑杆螺钉拧松,再将中间的连接手柄拧松,调到一个适当的角度,再将各部分锁紧.
















喷雾炉概述:

喷涂助焊剂是保证焊接质量的第一个环节,其主要作用是均匀地涂覆助焊剂,除去PCB和元器件焊接表面的氧化层和防止焊接过程中再氧化。助焊剂的涂覆一定要均匀,尽量不产生堆积,否则将导致焊接短路或开路。

目前一般都采用免清洗助焊剂,这是因为免清洗助焊剂中固体含量极少,不挥发无含量只有1/51/20。所以必须采用喷雾式助焊系统涂覆助焊剂,保证在PCB上得到一层均匀细密很薄的助焊剂涂层,这样才不会因第一次的擦洗作用和助焊剂的挥发,造成助焊剂量不足和活性不足,从而导致焊点短路和拉尖。

采用微细喷嘴在一定空气压力下喷雾助焊剂的方式,是今后发展的主流。这种方式喷涂助焊剂均匀、颗粒小、易于控制,喷雾高度、宽度、流量可自动调节。

设备结构:

助焊剂喷雾炉外壳采用1.2MM的铁板制作,铁板表面喷涂耐高温烤漆。ST-6纯铜喷嘴,喷嘴内壁采用独有的打磨工艺制作,保证不会被助焊剂腐蚀。ST-6是波峰焊助焊剂喷嘴,代表了喷助焊剂技术的未来发展方向。主要特点是:雾化效果好,喷涂助焊剂均匀,使助焊剂的润湿性好,能够完全清除掉电路板上的氧化物,同时能够在电路板上形成一层均匀的防氧化膜,表面张力小,能够使浸锡效果达到最佳。具有过滤水功能的气压阀,调节工作气压大小,可以使助焊剂达到最理想的雾化效果。

优点:

可以节省助焊剂65%以上,节省生产成本

助焊剂喷洒均匀,保证了焊锡的扩散性,使浸锡效果更好

使电路板更加清洁,减少了板面的表面张力

助焊剂保持在密封状态下,不易挥发,保证了助焊剂的活性

减少了在浸锡过程中产生的烟雾

脚踏开关启动方式,操作简单
