线路板经过回流焊四个温区时的焊接变化过程

作者: 深圳市伟达科电子设备有限公司发表时间:2019/6/20 15:44:12浏览量:1807

回流焊工艺流程是,当印刷好锡膏贴片好元件的线路板进入回流焊炉膛内,线路板由回流焊导轨运输链条带动依次经过回流焊的预热区、保温区、焊接区、冷却区,在经过回流焊这四个温区的温度变化后完成了线路板的回流焊焊接流程。
文本标签:线路板经过回流焊四个温区时的焊接变化过程

回流焊工艺流程是,当印刷好锡膏贴片好元件的线路板进入回流焊炉膛内,线路板由回流焊导轨运输链条带动依次经过回流焊的预热区、保温区、焊接区、冷却区,在经过回流焊这四个温区的温度变化后完成了线路板的回流焊焊接流程。下面来具体讲解下线路板依次经过回流焊这四个温区时的焊接变化过程。

一、当PCB进入预热区时,焊膏中的溶剂、气体蒸发掉,同时,焊膏中的助焊剂润湿焊盘、元器件端头和引脚,焊膏软化、塌落、覆盖了焊盘,将焊盘、元器件引脚与氧气隔离。

预热是为了使焊膏活性化,及避免浸锡时进行急剧高温加热引起部品不良所进行的加热行为。该区域的目标是把室温的PCB尽快加热,但升温速率要控制在适当范围以内,如果过快,会产生热冲击,电路板和元件都可能受损,过慢,则溶剂挥发不充分,影响焊接质量。由于加热速度较快,在温区的后段回流焊炉膛内的温差较大。为防止热冲击对元件的损伤,般规定大升温速度为4/S,通常上升速率设定为1~3/S

二、PCB进入保温区时,使PCB和元器件得到充分的预热,以防PCB突然进入焊接高温区而损坏PCB和元器件。

保温阶段的主要目的是使回流焊炉膛内各元件的温度趋于稳定,尽量减少温差。在这个区域里给予足够的时间使较大元件的温度赶上较小元件,并保证焊膏中的助焊剂得到充分挥发。到保温段结束,焊盘,焊料球及元件引脚上的氧化物在助焊剂的作用下被除去,整个电路板的温度也达到平衡。应注意的是SMA上所有元件在这段结束时应具有相同的温度,否则进入到回流段将会因为各部分温度不均产生各种不良焊接现象。

三、当PCB进入焊接区时,温度迅速上升使焊膏达到熔化状态,液态焊锡对PCB的焊盘、元器件端头和引脚润湿、扩散、漫流或回流混合形成焊锡接点。

PCB进入回流区时,温度迅速上升使焊膏达到熔化状态。有铅焊膏63sn37pb的熔点是183℃,铅焊膏96.5Sn3Ag0.5Cu的熔点是217℃。在这区域里加热器的温度设置得高,使组件的温度快速上升峰值温度。再流焊曲线的峰值温度通常是由焊锡的熔点温度、组装基板和元件的耐热温度决定的。在回流段其焊接峰值温度视所用焊膏的不同而不同,般铅高温度在230250℃,有铅在210230℃。峰值温度过低易产生冷接点及润湿不够;过高则环氧树脂基板和塑胶部分焦化和脱层易发生,而且过量的共晶金属化合物将形成,并导致脆的焊接点,影响焊接强度。

在回流焊接区要特别注意再流时间不要过长,以防对回流焊炉膛有损伤也可能会对电子元器件照成功能不良或造成线路板被烤焦等不良影响。

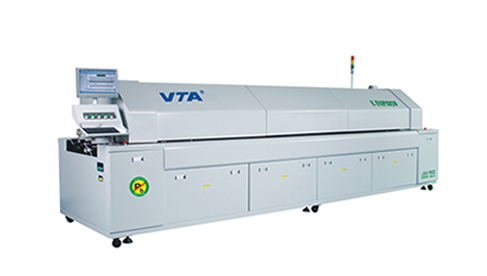

TOP系列顶级大型无铅电脑热风回流焊锡机

四、PCB进入冷却区,使焊点凝固此;时完成了回流焊。

在此阶段,温度冷却到固相温度以下,使焊点凝固。冷却速率将对焊点的强度产生影响。冷却速率过慢,将导致过量共晶金属化合物产生,以及在焊接点处易发生大的晶粒结构,使焊接点强度变低,冷却区降温速率般在4/S左右,冷却75℃即可。
