无铅波峰焊机的温曲线设置规范与要求

作者: 深圳市伟达科电子设备有限公司发表时间:2020/1/9 17:38:12浏览量:14909

无铅波峰焊机对预热的要求是要从低温(80度)以斜坡上升高温度(130度以下),一般刚开机预热要升温5-10分钟,预热的时间般都是120秒,线路板的受热温度要在180度以下、无铅波峰焊机锡槽的最佳温度250-265度。
文本标签:无铅波峰焊机的温曲线设置规范与要求

无铅波峰焊机对预热的要求是要从低温(80度)以斜坡上升高温度(130度以下),一般刚开机预热要升温5-10分钟,预热的时间般都是120秒,线路板的受热温度要在180度以下、无铅波峰焊机锡槽的最佳温度250-265度。下面大概讲一下无铅波峰焊机温曲线设置规范要求。

一、无铅波峰焊机温曲线设置原则:根据线路板材、锡条、助焊剂的供应商提供的有关性能数据等资料作为参考,以实际生产产品不同适当设置各温区温度;

二、设定无铅波峰焊机温曲线依据测试的波峰焊温度为准,若不合格需做相应修改后再测试,直到合格为止;

三、特殊要求波峰焊事宜应符合这些条件:1、标准无铅锡条 2、运输速度为0.8m/min-1.8m/min 3、预热温度为80150度,预热时间为:40S-100S 4、锡炉温度为250-280度,焊接时间为:2S-8S; 5、要用无铅助焊剂和无铅稀释剂;

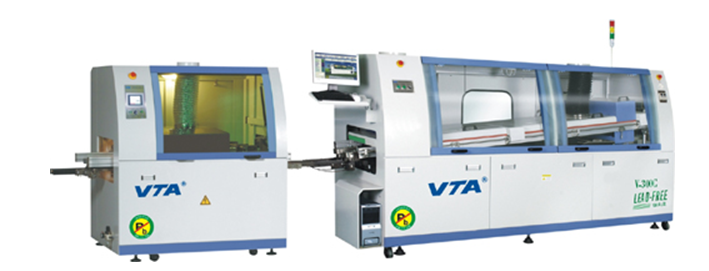

无铅波峰焊机

四、无铅波峰焊显示器上实际温度与无铅波峰焊机设置温度相差5度以上时为异常,此时不可在使用波峰焊,待波峰焊维修调整好后才可使用。(如果使用波峰焊治具相差10度为异常);

五、已经设置好的无铅波峰焊机温曲线重要参数入要修改需经工程师确认并存档才可使用;

六、无铅波峰焊运输带角度应为3-7度;

七、无铅波峰焊机气压设定在4-7kgf/平方厘米。
