浅析回流焊的两种温度曲线模式

作者: 深圳市伟达科电子设备有限公司发表时间:2020/1/13 17:52:59浏览量:18935

回流焊温度曲线是指SMA通过回炉时,SMA上某点的温度随时间变化的曲线。温度曲线提供了种直观的方法,来分析某个元件在整个回流焊过程中的温度变化情况。
文本标签:浅析回流焊的两种温度曲线模式

回流焊温度曲线是指SMA通过回炉时,SMA上某点的温度随时间变化的曲线。温度曲线提供了种直观的方法,来分析某个元件在整个回流焊过程中的温度变化情况。这对于获得佳的可焊性,避免由于超温而对元件造成损坏,以及保证焊接质量都非常有用。小编分享一下目前应用较广泛的两种回流温度曲线模式:

一、升温—保温模式(传统回流焊温度曲线)

由起始快速温度上升至140170℃范围内某一预热温度并保持,TPHHTPHL要根据回流炉能力而定(±10℃程度),然后温度持平40120S左右当作预热区,然后再快速升温至回流区,再迅速冷却进入冷却区(温度变化速率要求在4/sec以下)。 特点:因为一般都取较低的预热温度,因而对部品高温影响小(给部品应力小)故可延长其加热时间,以便达到助焊剂的活性化。同时因为从预热区到回流区,其温度上升较为激剧,易使焊接流变性恶化而致移位,且助焊剂活性化温度也低。

二、逐步升温模式(最佳回流焊温度曲线)

以慢的上升率(0.51/sec)加热直到大约175℃,然后在2030S内梯度上升到180℃左右,再以2.53.5/sec快速上升到220℃左右,最后以不超过4/sec快速冷却下降。其管理要点是保持一定的预热温度上升率,预热的终点接近锡的熔点温度。 特点:部品不受激剧的温度变化,助焊剂的活性化温度可以设定较高,但助焊剂的活性化时间短,同时预热温度高而使部品受高温影响。

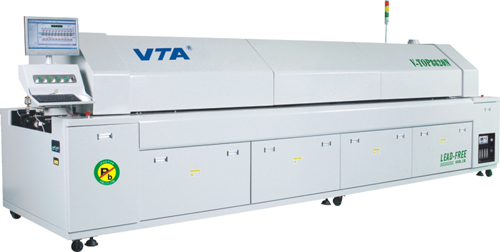

回流焊

比较以上两种回流温度曲线模式,主要的不同是后者无高原结构(即恒温加热区)的温度曲线部分。由于基板结构及其元件吸热性的差异,以及设备可控制加热率的限制,在穿过回流炉的基板不同点温度仍然会存在差异,借由一个减少温度梯度的高原形式的平衡区,在热点温度到焊锡溶点温度以下时,保持此温度一段时间,则冷点温度将有力赶上它,在每个元件达到相同温度之后,另一个快温升程序将使元件上升到峰值温度,这样可有效避免局部生半田或局部高温焦化的现象。

另一方面,前者高原结构的获得,则在室温至恒温预热段以及恒温段至焊锡熔融段必然会出现一个快速升温的过程,而此快速升温过程对因溅落而引起的焊锡球,在焊锡融点前部品两侧润湿不平衡而引起翘件等不良又有密切关系,很多品质问题都希望在室温到焊锡溶点之间采用线性上升加热温度曲线来预防消除。
