选择回流焊机需要注意哪些方面的问题?

作者: 深圳市伟达科电子设备有限公司发表时间:2019/6/24 17:47:37浏览量:1774

回流焊质量与设备有着十分密切的关系,会直接影响生产工艺。那么,我们在选择回流焊机的时候,需要注意哪些方面呢?影响回流焊质量的参数又有哪些?
文本标签:选择回流焊机需要注意哪些方面的问题?

回流焊质量与设备有着十分密切的关系,会直接影响生产工艺。那么,我们在选择回流焊机的时候,需要注意哪些方面呢?影响回流焊质量的参数又有哪些?下文跟着小编一起简单的了解一下。

1、发热部份

只要掀开盖子,打开上炉胆,就可以看到发热体。通常小型经济型回流焊都是用发热管发热,发热管有带散热片和光杆式两种。带散热片的在性能上要优于光杆式的。

2、通过外观体积

较大的回流焊机体积越大,加热区就会较长.加热效果会比体积较小的回流焊要好。所以选购回流焊时,首先要看是几个温区的,再看加热长度是多少,相同的价格,加热段越长,性价比越高。

3、传送运输情况

较好的回流焊在运行中,网带是非常平稳不抖动的,若传送带有震动现象,会造成焊点移位、吊桥、冷焊等焊接缺陷。

4、内胆

之前的炉子内胆是没有风扇,直接利用发热管的热散功能给PCB加热的,后来又改进为更加先进的细管吹风,叫热风微循环,做热风微循环的成本较高,如今国内回流焊经过了这么多年的生产工艺改进和不断的创新,已经具备了相当的技术基础。目前很多厂家在做炉子的时候,除了一些大型的回流焊设备、小型经济型的回流焊他们为了降低成本,低价吸引客户。

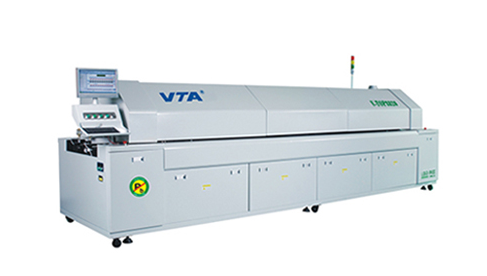

TOP系列顶级大型无铅电脑热风回流焊锡机


影响回流焊质量的参数:

1、应具备温度曲线测试功能,如果设备无此配置,应外购温度曲线采集器。PCB设计和加工质量、元器件和焊膏质量是保证回流焊质量的基础,只要PCB设计正确,PCB、元器件和焊膏的质量都是合格的,回流焊质量是可以通过印刷、贴装、回流焊每道工序的工艺来控制的。

2、加热区长度越长、加热区数量越多,越容易调整和控制温度曲线。一般中小批量生产选择5-6个温区,加热区长度1.8m左右的回流炉即能满足要求。标准无铅生产我们通常为8个温区,在控制方面有触摸式、电脑式、按键式的。另外,加热器应要独立控温,以便调整和控制温度曲线。

3、回流焊的发热方式和传热方式。发热丝式发热体交换率比较高,寿命比较长;发热管式发热体,发热效率低,如不通过热风,受热面均匀性不好;红外管式发热体辐射式,均匀性好,但会和产生色温差,主要用于热补偿区,但不适用于焊接区。

4、传送带在运行时要平稳,中低档的回流焊,传动机构比较简单,也会有少许振动。传送带震动会造成移位、吊桥、冷焊等焊接缺陷。

5、不同回流焊其保温性能不一样,低档的产品一般保温层不够,最高温度通常达不到300度。最高加热温度一般为300~350℃,如果是无铅焊料或金属基板,应选择350℃以上。

6、传送带宽度要满足最大PCB尺寸要求。宽度越大,回流焊功率也就会更大,所以选择合适才是最重要的

7、还要能省电,回流焊是SMT设备中耗电量惊人的。所以选择回流焊设备时看他们的保温材料用的好不好。保温材料用的好热损失少,回流焊就会省电。
