SMT周边配套设备—印刷机的操作指导

作者: 深圳市伟达科电子设备有限公司发表时间:2020/1/2 17:58:55浏览量:1936

在表面贴装技术生产线上,有很多机器设备,因为不同的机器元件所需要的技术也不一样。但是在这么多的机器设备中最为常见的就是半自动锡膏印刷机。
文本标签:SMT周边配套设备—印刷机的操作指导

在表面贴装技术生产线上,有很多机器设备,因为不同的机器元件所需要的技术也不一样。但是在这么多的机器设备中最为常见的就是半自动锡膏印刷机。提到SMT周边配套设备半自动锡膏印刷机有不少人还是感到陌生,该机器主要被广泛用于0.2MM超微细距离的锡膏及红胶的印刷中。在使用的过程中也是非常的方便、快捷,非常适合于新手使用,因为没有太多的技术含量。带大家了解一下半自动锡膏印刷机的操作指导。

1、半自动锡膏印刷机开机前安全检查

①检查气压,气压要达到0.55Mpa左右

②检查作业平台是否有杂物

2、打开半自动锡膏印刷机

①打开电源开关

②点击Enter进入到生产选择页面

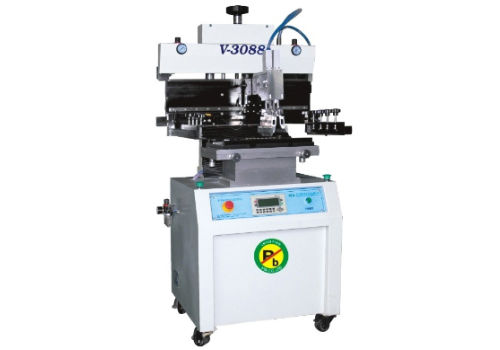

SMT周边配套设备

3、操作SMT周边配套设备半自动锡膏印刷机转换方法

①用定位针将基板固定于印刷平台

②点击进入手动操作模式,将平台下降到印刷高度后调整钢网孔位置与基板焊盘位置吻合后将钢网固定、微调到最佳位置

③上刮刀,调整印刷范围

④加锡膏印刷,印刷完毕后根据印刷效果进行适当调整

⑤退回到生产选择页面,点击进入半自动印刷页面

⑥批量生产。



4、半自动锡膏印刷机印刷偏移后平台微调方法

①按钮一、二顺时针方向旋转基板平台向身边靠拢.反则远离身边方向移动

②按钮三顺时针方向旋转基板平台向左移动.反则向右移动

5SMT周边配套设备印刷机正常关机

①推出到生产初始画面

②关闭主电源
